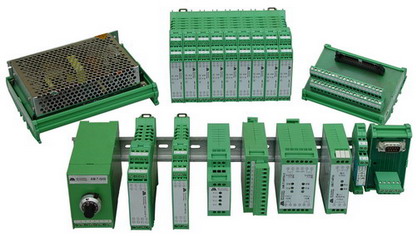

产品介绍：
原理框图：
主要技术参数：
1、输入信号： 4～20mA
2、输出信号： 0～5V, 4～20mA, 1～5V, 0～10V或是其它用户特定规格
3、工作电源： 直流24V，15V，12V，±12V，交流220V或其它用户特定规格.
4、配电电压： 22V～26VDC
5、配电电源负载能力： 30mA (****)
6、信号输入阻抗： ＜50Ω
7、输出负载电阻： ≤250Ω(特殊要求订货时说明)
8、精度： 0.2%
9、线性度： 0.1%
10、温度系数： 150ppm/℃
11、频率响应： ≤2000Hz
12、隔离电压： 2000VDC (1分钟) (输入、输出、电源三方隔离)
13、工作温度范围： 0～50℃
14、电源电压： 24VDC±10%
15、电源消耗： 50mA (输出4mA时) + 向现场配电输出电流
16、外形尺寸： 85.4×79×25(mm)
接线示意图：
订货型号：
HH - T - 输入信号P / 输出信号 [若不注明为24V直流供电]
产品型号表：
|
序号 |
型 号 |
输 入 |
输 出 |
|
1 |
HH-T-I4/U5 |
4～20mA |
0～5V |
|
2 |
HH-T-I4/U10 |
4～20mA |
0～10V |
|
3 |
HH-T-U5/I4 |
0～5V |
4～20mA |
|
4 |
HH-T-U5/U10 |
0～5V |
0～10V |
|
5 |
HH-T-U10/I4 |
0～10V |
4～20mA |
|
6 |
HH-T-U10/I0 |
0～10V |
0～10mA |
|
7 |
HH-T-I4/I20 |
4～20mA |
4～20mA |
|
