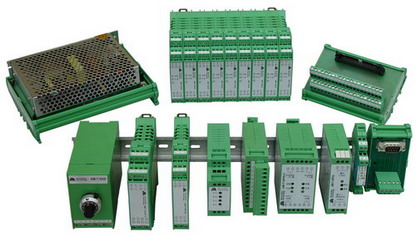

产品介绍：
原理框图：
主要技术参数：
1、输入输出范围： 各种单路带有有源4～20mA输出的产品均可内带一路1～5V输出信号.
2、工作电源： 直流24V，15V，12V，±12V，交流220V或其它用户特定规格.
3、配电电压： 22V～26VDC
4、配电电源负载能力： 30mA (****)
5、信号输入阻抗： ＜50Ω
6、输出负载电阻： ≤250Ω(特殊要求订货时说明)
7、1～5V输出负载电阻： ≥5KΩ
8、精度： 0.2%
9、线性度： 0.1%
10、温度系数： 150ppm/℃
11、频率响应： ≤2000Hz
12、隔离电压： 2000VDC (1分钟) (但1～5V输出与4～20mA输出不隔离)
13、工作温度范围： 0～50℃
14、电源电压： 24VDC±10%
15、电源消耗： 50mA (输出4mA时) + 向现场配电输出电流
16、外形尺寸： 85.4×79×25(mm)

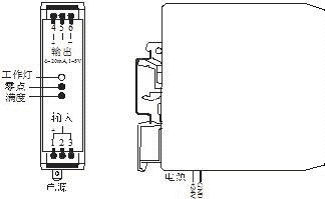

接线示意图：
订货型号：
HH - T - 输入信号 / [ I4. U5 ] [ 交流220V供电在此注明 ]
例： 双输出隔离配电器 HH - T - I4P / [ I4, U5 ]
产品型号表：
|
序号 |
型 号 |
输 入 |
输 出 |
|
1 |
HH-T-B5/I4 |
-5V～+5V |
4～20mA |
|
2 |
HH-T-B5/I0 |
-5V～+5V |
0～10mA |
|
3 |
HH-T-B10/B10 |
-10V～+10V |
-10V～+10V |
|
