产品介绍：
原理框图：
主要技术参数：
1、输入信号： 0～10mV, 0～30mV, 0～50mV, 0～75mV, ±75mV, 0～100mV, 0～300mV, 0～1mA及其它用户特定规格.
2、输出信号： 0～5V, 1～5V,4～20mA及其它用户特定规格.
3、输入阻抗： ≥10MΩ
≤50Ω (电流输入)
4、输出负载电阻： ≥5KΩ(电压输出)
≤250Ω(电流输出,特殊要求订货时说明)
5、频率响应： ≤45Hz
6、精度： 0.2%
7、线性度： 0.1%
8、温度系数： 150ppm/℃
9、隔离电压： 2000VDC (1分钟) (输入、输出、电源三方隔离)
10、工作温度范围： 0～50℃
11、电源电压： 24VDC±10%
12、电源消耗： ＜45mA(不含输出电流)

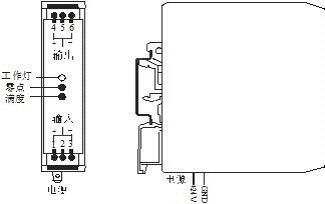

13、外形尺寸： 85.4×79×25(mm)
接线示意图：
订货型号：
HH - T - 输入信号 / 输出信号
产品型号表：
|
序号 |
型 号 |
输 入 |
输 出 |
|
1 |
HH-T-V10/I4 |
0～10mV |
4～20mA |
|
2 |
HH-T-V10/U5 |
0～10mV |
0～5V |
|
3 |
HH-T-V30/I4 |
0～30mV |
4～20mA |
|
4 |
HH-T-V30/U5 |
0～30mV |
0～5V |
|
5 |
HH-T-V50/I4 |
0～50mV |
4～20mA |
|
6 |
HH-T-V50/U5 |
0～50mV |
0～5V |
|
7 |
HH-T-V75/I4 |
0～75mV |
4～20mA |
|
8 |
HH-T-V75/U5 |
0～75mV |
0～5V |
|
9 |
HH-T-BV75/I4 |
-75mV～+75mV |
4～20mA |
|
10 |
HH-T-BV75/B5 |
-75mV～+75mV |
-5V～+5V |
|
11 |
HH-T-V100/I4 |
0～100mV |
4～20mA |
|
12 |
HH-T-V100/U5 |
0～100mV |
0～5V |
|
13 |
HH-T-V300/I4 |
0～300mV |
4～20mA |
|
14 |
HH-T-V300/U5 |
0～300mV |
0～5V |
|
15 |
HH-T-I1/I4 |
0～1mA |
4～20mA |
|
