产品介绍：

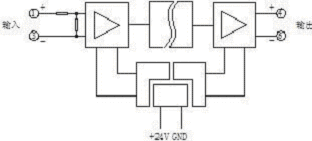

原理框图：
主要技术参数：
1、输入信号： DC150V, DC300V, DC450V, DC1000V及其它用户特定规格.
2、输出信号： 0～5V,4～20mA或其它用户特定规格.
3、输入阻抗： ＞100KΩ～10MΩ(输入电压与输入阻抗成正比)
4、输出负载电阻： ≥5KΩ(电压输出)
≤250Ω(电流输出特殊要求订货时说明)
5、精度： 0.2%
6、线性度： 0.1%
7、温度系数： 150ppm/℃
8、频率响应： ≤2000Hz
9、隔离电压： 2500VDC (1分钟) (输入、输出、电源三方隔离)
10、工作温度范围： 0～50℃
11、电源电压： 24VDC±10%
12、电源消耗： ＜45mA(不含输出电流)
13、外形尺寸： 85.4×79×25(mm)

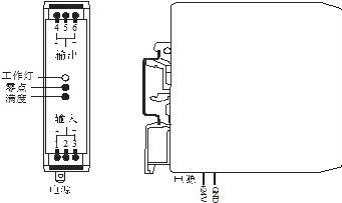

接线示意图：
订货型号：
HH - T - 输入信号 / 输出信号
产品型号表：
|
序号 |
型 号 |
输 入 |
输 出 |
|
1 |
HH-T-DC150/I4 |
0～150V |
4～20mA |
|
2 |
HH-T-DC150/U5 |
0～150V |
0～5V |
|
3 |
HH-T-DC300/I4 |
0～300V |
4～20mA |
|
4 |
HH-T-DC300/U5 |
0～300V |
0～5V |
|
5 |
HH-T-DC450/I4 |
0～450V |
4～20mA |
|
6 |
HH-T-DC450/U5 |
0～450V |
0～5V |
|
7 |
HH-T-DC1000/I4 |
0～1000V |
4～20mA |
|
8 |
HH-T-DC1000/U5 |
0～1000V |
0～5V |
|
