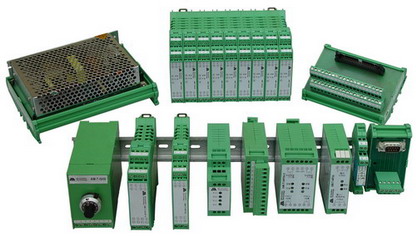

产品介绍：
原理框图：
主要技术参数：
1、输入信号： 0～1kΩ, 0～2KΩ, 0～5KΩ, 0～10KΩ或其它用户特定规格.
2、输出信号： 0～5V, 4～20mA或其它用户特定规格.
3、工作电源： 直流24V，15V，12V，±12V，交流220V或其它用户特定规格.
4、测量方式： 内带精密恒流源激励
5、输出负载电阻： 电压输出型≥5KΩ
6、电流输出型 ≤250Ω (特殊要求订货时说明)
7、精度： 0.2%
8、线性度： 0.1%
9、温度系数： 200ppm/℃
10、频率响应： ≤2KHz
11、隔离电压： 2000VDC (1分钟) (输入、输出、电源三方隔离)
12、工作温度范围： 0～50℃
13、电源电压： 24VDC±10%
14、电源消耗： 电压输出型≤50mA
15、电流输出型 ≤60mA (输出4mA时)
16、外形尺寸： 85.4×79×25(mm)
接线示意图：
订货型号：
HH - T - R [电阻阻值] / 输出信号
|
