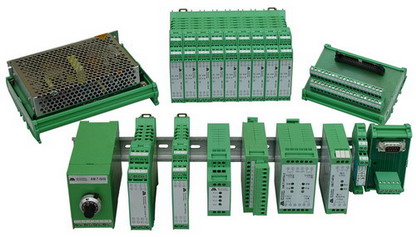

产品介绍：
原理框图：
激励电流100mA 激励电流35mA
主要技术参数：
1、输入信号： 应变传感器输出的mV信号或用户特定的其它规格。
2、输出信号： 0～5V, -5V～+5V, 4～20mA或用户特定的其它规格。
3、输出阻抗： ≥100MΩ
4、调零范围： ≥±50%
5、激励电压： 10V
6、激励电压稳定度： 25ppm/1000hrs
7、****激励电流： 35mA,100mA二种(请于订货时说明)
8、线性度： 0.1%
9、输出负载电阻： 电压输出≥5KΩ
电流输出≤250Ω(特殊要求订货时说明)
10、温度系数： 150ppm/℃
11、频率响应： ≤1KHz
12、隔离电压： 2000VDC (1分钟) (输入和输出, 输出和电源二方隔离)
13、工作温度范围： 0～50℃
14、电源电压： 24VDC±10%
15、电源消耗： ＜55mA (不包括向电桥供电电流)
16、外形尺寸： 85.4×79×25(mm)
接线示意图：
订货型号：
HH - T - SG [传成器灵敏度] / 输出信号
例： HH - T - SG [2.2mV/V] / B5 对应每伏激励输出2.2mV的电桥, 输出±5V。
产品型号表：
|
序 号 |
型 号 |
输 入 |
输 出 |
说 明 |
|
1 |
HH-T-TC[热电偶型号]/U5[温度范围] |
T.S.B.K.R.E.J |
0～5V |
带冷端补偿 |
|
2 |
HH-T-TC[热电偶型号]/I4[温度范围] |
T.S.B.K.R.E.J |
4～20mA |
带冷端补偿 |
|
3 |
HH-T-iTC[热电偶型号]/I4[温度范围] |
T.S.B.K.R.E.J |
4～20mA |
智能线性化,冷端补偿 |
|
4 |
HH-T-RTD[热电阻型号]/U5[温度范围] |
Pt100,Cu50,Cu100 |
0～5V |
三线制输入恒流供电，带线性化 |
|
5 |
HH-T-RTD[热电阻型号]/I4[温度范围] |
Pt100,Cu50,Cu100 |
4～20mA |
三线制输入恒流供电带线性化 |
|
6 |
HH-T-POT[电位计阻值]/U5[温度范围] |
0～100Ω-0～10K |
0～5V |
恒压供电 |
|
7 |
HH-T-POT[电位计阻值]/I4[温度范围] |
0～100Ω-0～10K |
4～20mA |
恒压供电 |
|
8 |
HH-T-R[电阻阻值]/U5 |
0～100Ω-0～10K |
0～5V |
恒流供电 |
|
9 |
HH-T-R[电阻阻值]/I4 |
0～100Ω-0～10K |
4～20mA |
恒流供电 |
|
10 |
HH-T-SG[电桥灵敏度]/U5 |
应变电桥毫伏信号 |
0～5V |
精密电压源供电（10V) |
|
11 |
HH-T-SG[电桥灵敏度]/B5 |
应变电桥毫伏信号 |
-5V～+5V |
精密电压源供电（10V) |
|
12 |
HH-T-SG[电桥灵敏度]/I4 |
应变电桥毫伏信号 |
4～20mA |
精密电压源供电（10V) |
|
13 |
HH-T-SG[电桥灵敏度]/I4 |
应变电桥毫伏信号 |
4～20mA |
精密电压源供电（10V)
激励电流200mA |
|
