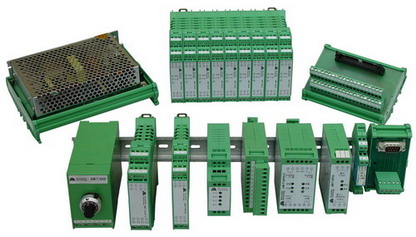

产品介绍：
原理框图：
主要技术参数：
1、信号输入： TTL电平
2、信号输出： 继电器输出
3、隔离电压： 1500VDC (1分钟) (输入﹑输出两方隔离)
4、工作温度范围： 0～50℃
5、电源电压： 24VDC(或12VDC)±10%
6、电源消耗： 300mW
7、外形尺寸： HH - T - D / REL – 4： 85.4×79×22.5(mm)
HH - T - D / SSR – 2： 85.4×79×22.5(mm)
HH - T - D / SSR – 3： 116.5×89.6×53(mm)
接线示意图：

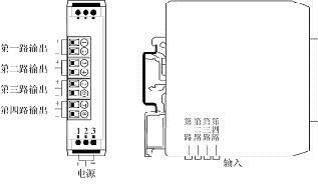

HH - T - D / REL – 4

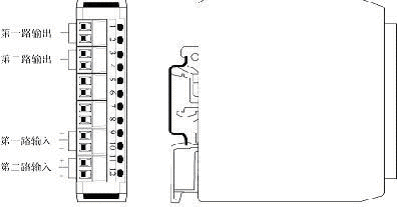

HH - T - D / SSR – 2

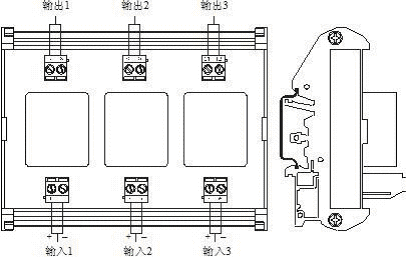

HH - T - D / SSR – 3
订货型号：
1、HH - T - D / REL – 4：输入为四路TTL电平，输出为四路继电器输出(2A/24VDC或2A/220VAC)
2、HH - T - D / SSR – 2：输入为二路TTL电平，输出为二路交流固态继电器输出(2A/220VAC)
3、HH - T - D / SSR – 3：输入为三路TTL电平，输出为三路交流固态继电器输出(2A/380VAC)
产品型号表：
|
序号 |
型 号 |
输 入 |
输 出 |
|
1 |
HH-T-U/D-4[48] |
4路48V以下交直流开关信号 |
TTL电平 |
|
2 |
HH-T-U/D-4[24] |
4路48V以下交直流开关信号 |
TTL电平 |
|
3 |
HH-T-D/REL-4 |
4通道TTL电平 |
四路继电器2A/24VDC，2A/220VAC |
|
4 |
HH-T-D/SSR-2 |
2通道TTL电平 |
二路直流固态继电器2A/220VAC |
|
5 |
HH-T-D/SSR-3 |
3通道TTL电平 |
三路直流固态继电器2A/380VAC |
|
