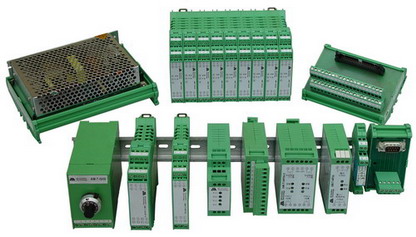

产品介绍：
安装使用
导轨形式：
国内﹑外常用的Y型导轨均可使用，一般电工器材商店有售.
例：
模块安装拆卸：
模块安装时，把模块后部卡槽卡向导轨上边沿，向前向下用力即可.模块从导轨取下也极为方便，见图1.
图1
模块电源线信号线应按每种产品说明书或产品上的说明标笺连接.镙钉端子可适用单芯或多芯多种信号电缆，线径从AWG(美制线规)24～12均可.但要注意引线要剥出足够的长度，否则拧镙钉时，绝缘塑料皮影响产品工作的可靠性.一些品种的模块需制作电源线，包装盒中以附件形式提供电源插头，如图3所示.
图3 电源线安装
模块安装连线后，即可加电开始工作.
使用：
视环境散热通风情况，建议安装时模块之间留出大于1mm的间距.
电流输出（4～20mA）的负载电阻建议≤250Ω以减少模块功耗，需要500Ω或更大负载电阻的情况请于订货时说明.当模块的输出接至计算机的AD转换板时建议采用双绞线屏蔽线，屏蔽皮接计算机侧.保留AD转换板原有的接线端子板上的滤波电容.一般取0.1μ可有效的消除干扰.为消除现场干扰，模块输入端加了滤波电路，使频率响应有所降低，若需要更高的频响请在订货时说明.
调整：
本产品出厂前巳调好，使用时尽可能不做调整.产品出厂精度是在25℃环境下，以特定信号源和仪表所校正.如果需要调整精度，请预热至少15分钟.输入校准信号，依次调整零点和满度电位器，反复多次.
|
