电缆测试管理系统
产品介绍:

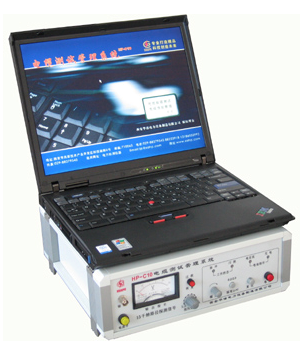

HP-C10 电缆测试管理系统
产品介绍:
      HP-C10电缆测试管理系统是迎合IT时代的快速发展,将原来电缆故障测试仪的局限性用笔记本电脑、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统由笔记本电脑、测试系统主机和故障定位仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及同轴通信电缆和市话电缆的开路、短路故障****测试。
  ◆整套系统将故障测试和路径寻测部分二合一,轻巧、便携。
  ◆采用****的USB通信技术,与外设连接方便,采集信号稳定,抗干扰性强。
  ◆系统主机自带直流电源,方便野外测试和矿井电缆测试。
  ◆电缆资料管理软件可做完善的电缆档案管理,为电缆的维护和故障定位提供参考与帮助。
  ◆现场测试可提供独有的网上服务业务,给用户现场测试提供及时、准确波形分析和指导。
  ◆是国内同类产品的又一次创新。为及时、快捷解决电缆的故障,减少损失提供有力保障。
技术参数:
1、可测试各种电力电缆的各类故障,包括:开路,短路,低阻、高阻泄漏,高阻闪络性故障及同轴通信电缆和市话电缆的开路、短路故障。
2、可测量长度已知的任何电缆中电波传播的速度。
3、可测试电缆走向及埋设深度。
测试距离:不小于16km    测试误差:系统误差小于±1%   ****定点误差:±0.2m
仪器采样频率:25-40MHz     读数分辨率:0.8         测试盲区:15-20米
电源与功耗:  AC 200V±10%  不大于10W        DC 6V(7AH)   不大于6W
管     理:电缆埋设路径分布示意图
           用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、起始位置、埋       设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
寻     迹:信号频率:15KHz正弦波                   输出功率:Pomax≥100W
           输出阻抗:Zo=Zc(电缆特性阻率)            震荡方式:断续
本套系统比之于普通型电缆故障测试仪优点:
1、采用笔记本电脑,提高了系统的稳定性和通用性。在Windows界面下操作,人性化的软件设计,无需****培训即可操作。
2、采用笔记本电脑,内置办公自动化软件,在无故障时既可探讨大量存储的电缆故障波形,也可做办公使用,化解电缆仪长期闲置不用的矛盾。
3、HP-C10电缆测试管理系统将测试与路径信号器合二为一,缩小了体积,提高仪器的便携化。
4、****研制的电流取样器是一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员****安全的特点。
HP-C10电缆测试管理系统配套表
名称及型号
单位
数量
备注
笔记本电脑
1

HP-C10电缆测试系统
1
含路径信号产生器
测试管理软件
1

HP-C10声磁同步定位仪
1

电流取样器
1

高压放电球部件
1

探棒
1

耳机
1

连接线
1

测试线
2

鼠标
1

放电棒
1
